1.不推薦使用環(huán)境和零件

1.酸堿濃度超過70％的中等環(huán)境。

2.工作環(huán)境冷熱。

3.氣相中反應溫度為-50℃。

4.法蘭平面部分的壁厚較薄。

二，維修工具

角向磨光機，電動砂輪機，碘鎢燈，天平或電子秤。

三，維修過程

1.穿孔后的焊接修復（如果沒有磨損現(xiàn)象，則可以直接處理表面）

①在進行焊接維修之前，應使用石棉或其他耐高溫材料覆蓋損壞的部分，以防止焊渣損壞焊機表面；

②采用氬弧焊，盡量減少焊接修補件的熱量輸入；

③在焊接維修的整個過程中，焊工的工作面應避開維修部分的法線方向，以防止爆炸損壞工作面；

④當需要進行鋼板修補焊接時，應選擇與釜體厚度相同的鋼板，以最大程度地減小因鋼板厚度引起的應力。

⑤在補焊過程中應間歇進行焊接，以防止溫度過高引起更多的陶瓷爆炸。

2.波蘭語

①在拋光過程中，焊工的工作面應避開被修理零件的正統(tǒng)方向，以免因爆炸而損壞工作面；

②用角磨機打磨修復的表面。拋光應細致徹底，金屬零件應暴露于灰色金屬表面；

③損傷部位的邊緣應反復拋光或在拋光過程中用火焰燒烤

④使用電磨機使區(qū)域寬約1?2cm。

3.表面清潔

①對損壞的表面進行拋光后，用工業(yè)酒精或丙酮清洗，以除去表面上附著的油污和灰塵，以防止基體的修復和修復不能牢固地結合在一起；（如果條件不允許，請使用氧乙炔加熱處理表面油和水。用棉紗清潔灰塵）

②施工表面應干燥且無雜質。

4.修補劑成分

①NPT金屬修復劑成分的重量比：A：B=10:1

②配料用具應清潔干燥。

③各成分應快速均勻混合；

④配料在30分鐘內用完。

5.申請維修代理

①環(huán)境溫度和維修部位的溫度應為常溫。如果溫度過高或過低，修復層將破裂。如果冬季溫度較低，請使用碘鎢燈加熱維修部件。

②用少量準備好的修補劑擦拭修補部分的表面；

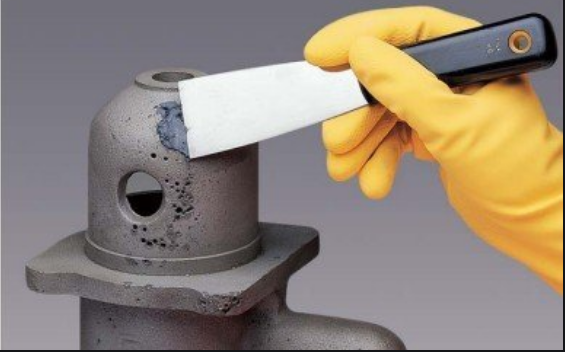

③將準備好的修補劑涂在拋光的受損部位上，不要密封內部空氣。

6.保養(yǎng)

①在室溫下四個小時。如果冬天溫度太低，應使用碘鎢燈照射被修理的零件，或者用蒸汽加熱外套，被修理的零件的溫度應不超過40℃。

②第二階段，將維修過的零件在50℃?60℃加熱5h。

③在第三階段，將維修過的零件加熱到90℃左右并保持24小時。

4.使用前檢查

1.固化前后，修復層的外觀不應有重大變化。

2.固化后，修補層不應起泡。如果發(fā)現(xiàn)冒泡，則應重復構造。

3.固化后，修補層不應有裂紋。如果發(fā)現(xiàn)裂縫，應進行重建。
